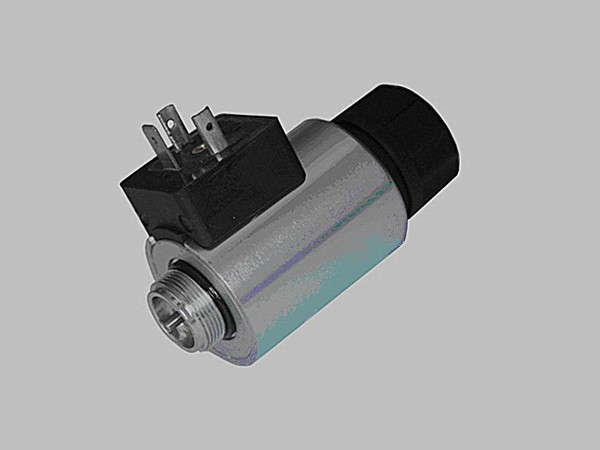

比例电磁铁 GP37-S-A
更新时间:2016-06-02
![比例电磁铁 GP37-S-A](http://a.tydcdn.com/2016/06/954e695664f45c65737cb99c39ee9c0ba7bb3534_l.jpg)
产品描述
用途:
本系列产品是一种机电转换装置。在额定行程及额定电流范围内,其输出力与输入信号成比例。与比例控制放大器配套使用,可对电液比例阀的阀芯位置进行精确控制。它具有体积小、线性工作平衡,重复精度高等优点。常作为控式比例流量阀、比例方向阀的动力元件,应用于工程机械。
产品参数
主要参数:
型号 | GP37-S-A |
额定行程(mm) | 2.2 |
全行程 (mm) | 4.5 |
额定电流(A) | 2 |
额定吸力(N) | 40 |
常态电阻20℃(Ω) | 2.7 |
力滞环(%) | ≤4 |
电流滞环(%) | ≤3 |
重复精度(%) | ≤1 |
承受静态油压(MPa) | 21 |
外壳防护等级 | IP67 |
电源接线方式 | DIN插头式 |

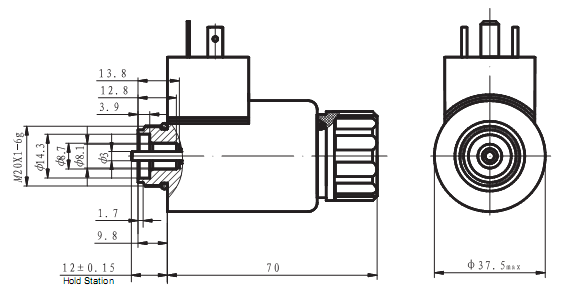

外形及安装尺寸:
使用注意事项:
电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免非正常情况下,烧毁电磁铁及您的电控元件。
手动操作按钮是供在安装调试、维修或紧急情况下使用的。
样本说明:
如顾客有不同的需要,在电磁铁性能不变得情况下,电磁铁与阀体的连接尺寸、电源连接方式、推杆伸出长度可以根据要求调整。
